Объект и задача заказчика
- Частный каркасный дом на юге Москвы, стадия - внутренние инженерные работы и подготовка к отделке;
- проём между этажами высотой 3,0 м, ограничение по площади под лестничный узел;
- пожелания заказчика: несущий каркас из металла с запасом прочности, открытые ступени без подступенков, окраска металла в светлый тон под будущий интерьер, лаконичное металлическое ограждение;
- особенность проекта: монтаж выполнялся до чистовой отделки, чтобы геометрия лестницы не зависела от толщины будущих отделочных слоёв пола и стен.
Инженерное решение проекта

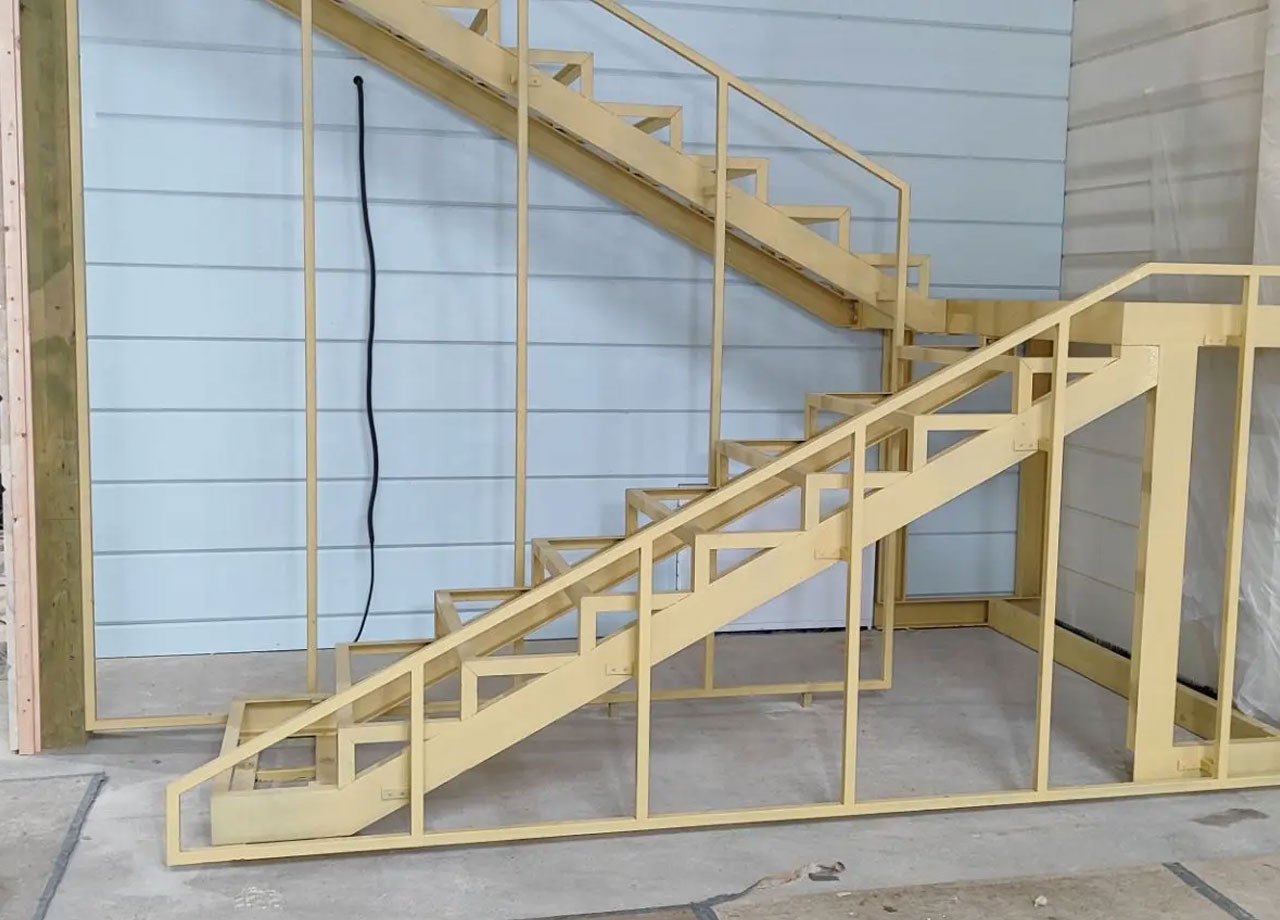

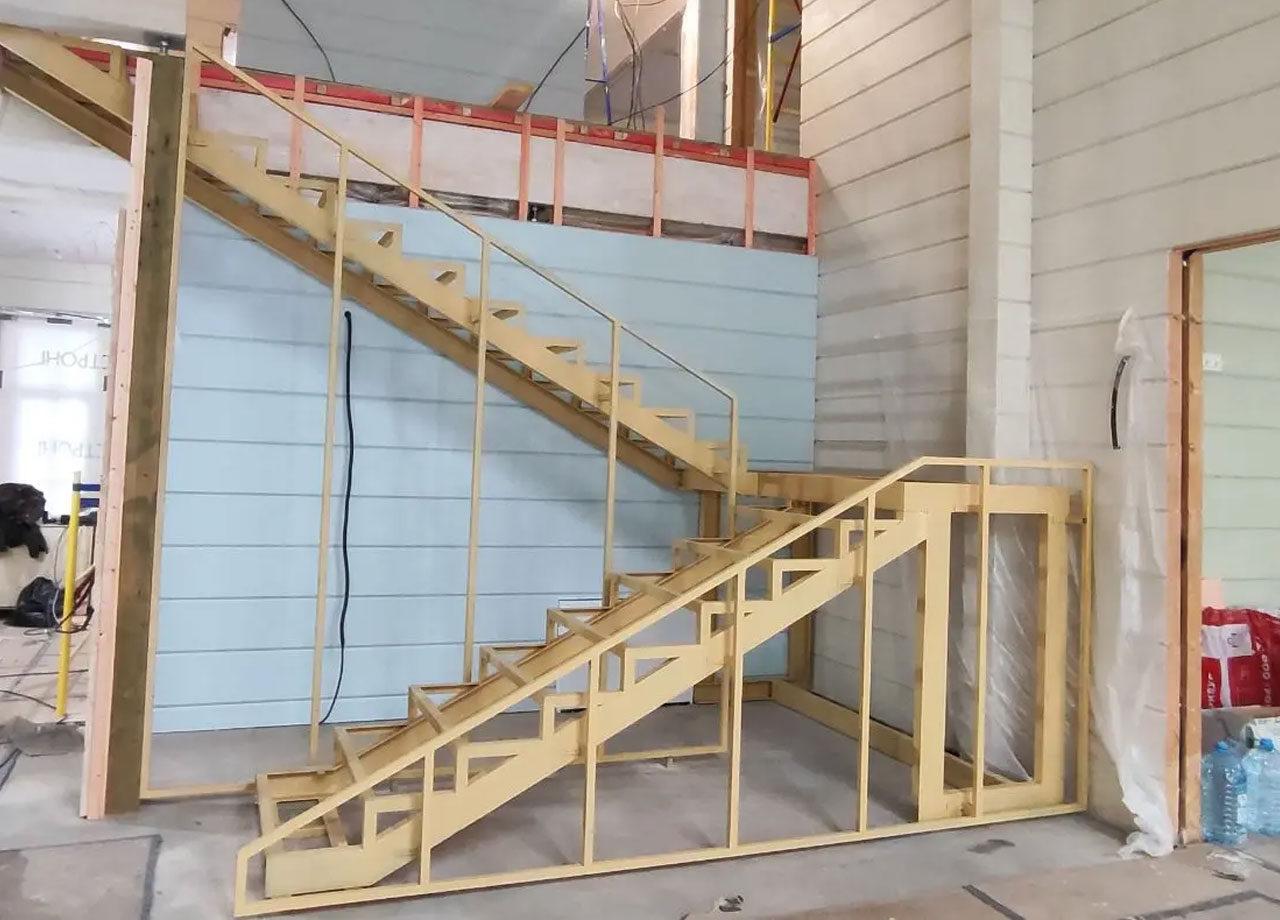

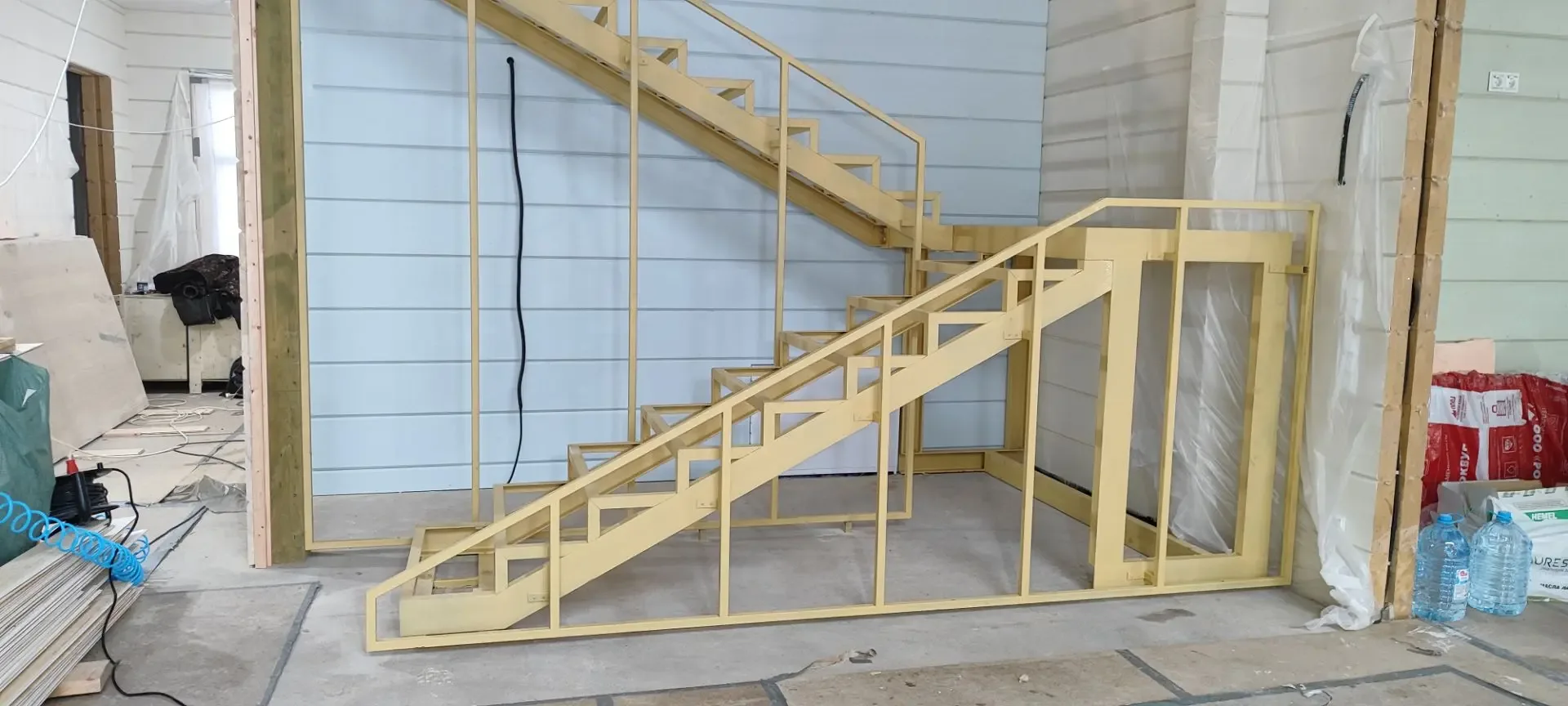

- Конфигурация: двухмаршевая, П-образная (поворот 180°) с промежуточной площадкой - она разгружает подъём и экономит площадь по сравнению с прямым маршем;

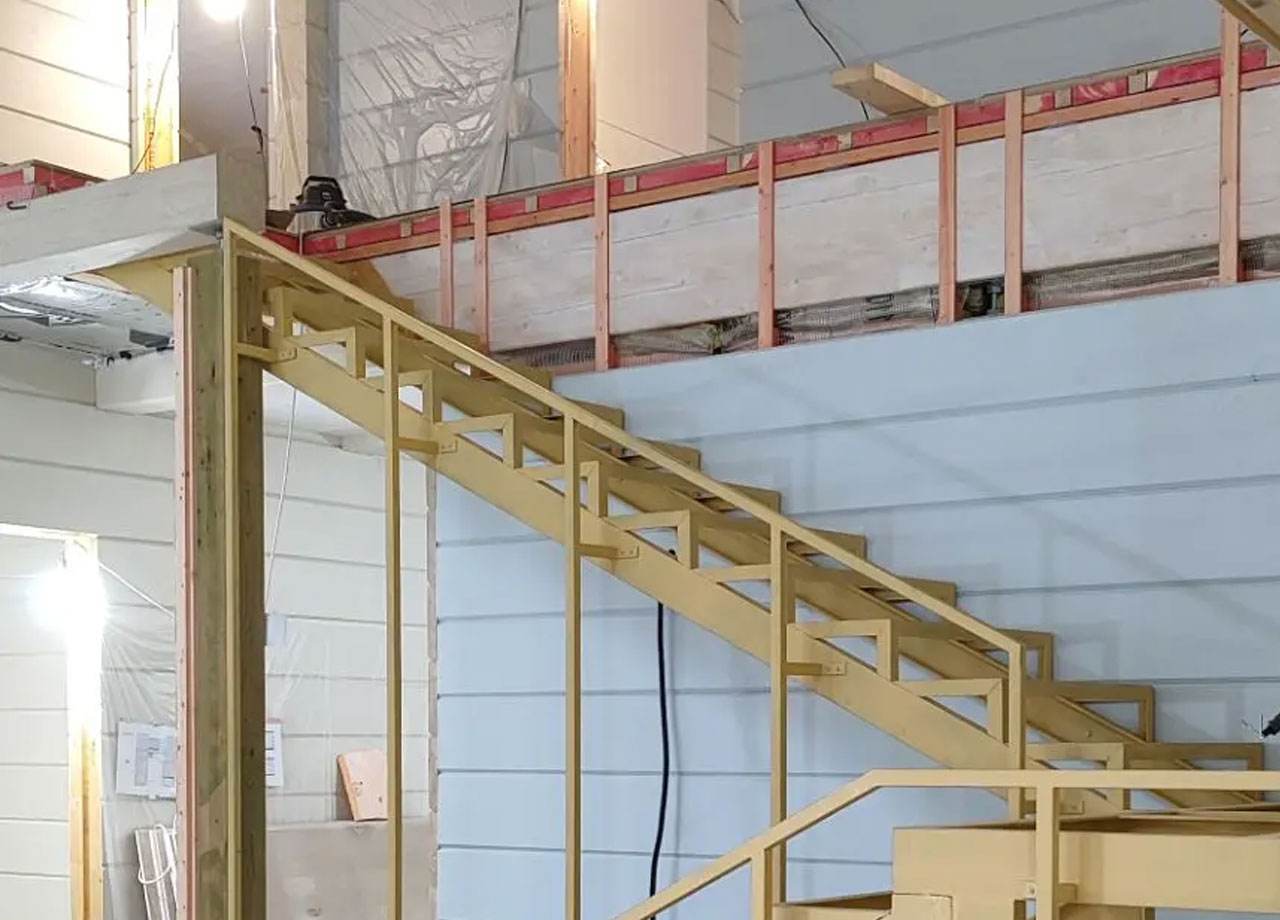

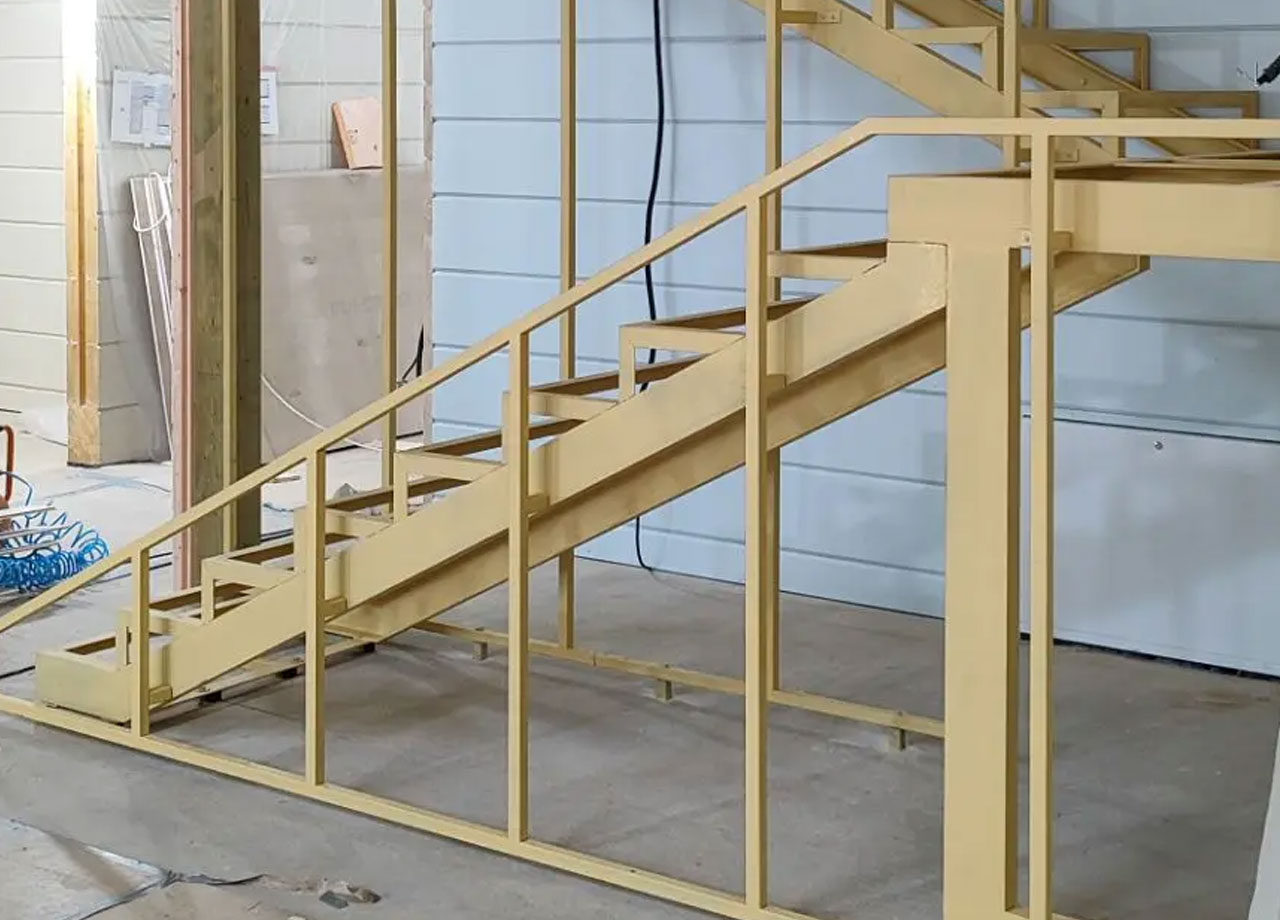

- Несущая основа: марши на парных косоурах из профильной трубы, промежуточная площадка - на раме из профтрубы с опорными стойками до плиты перекрытия;

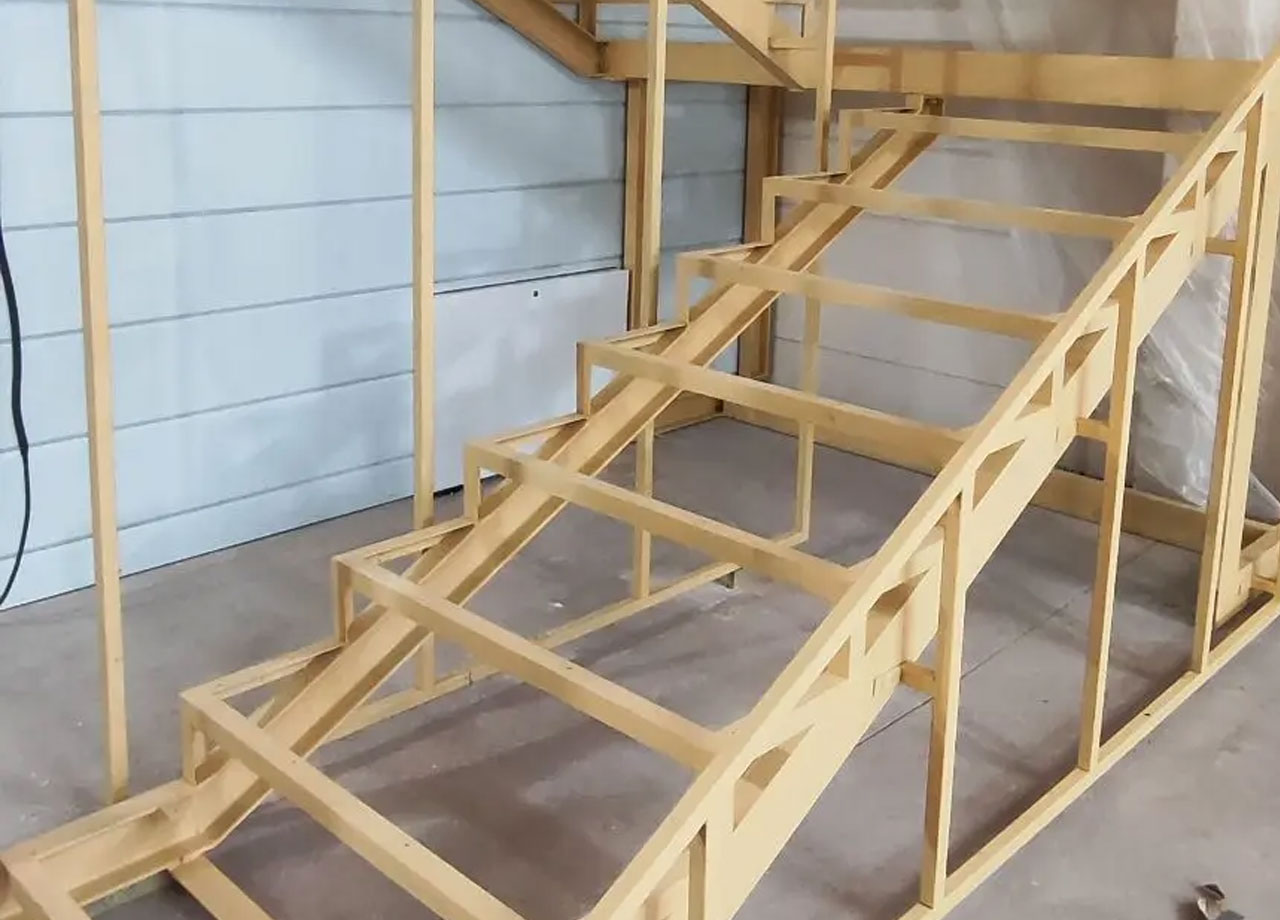

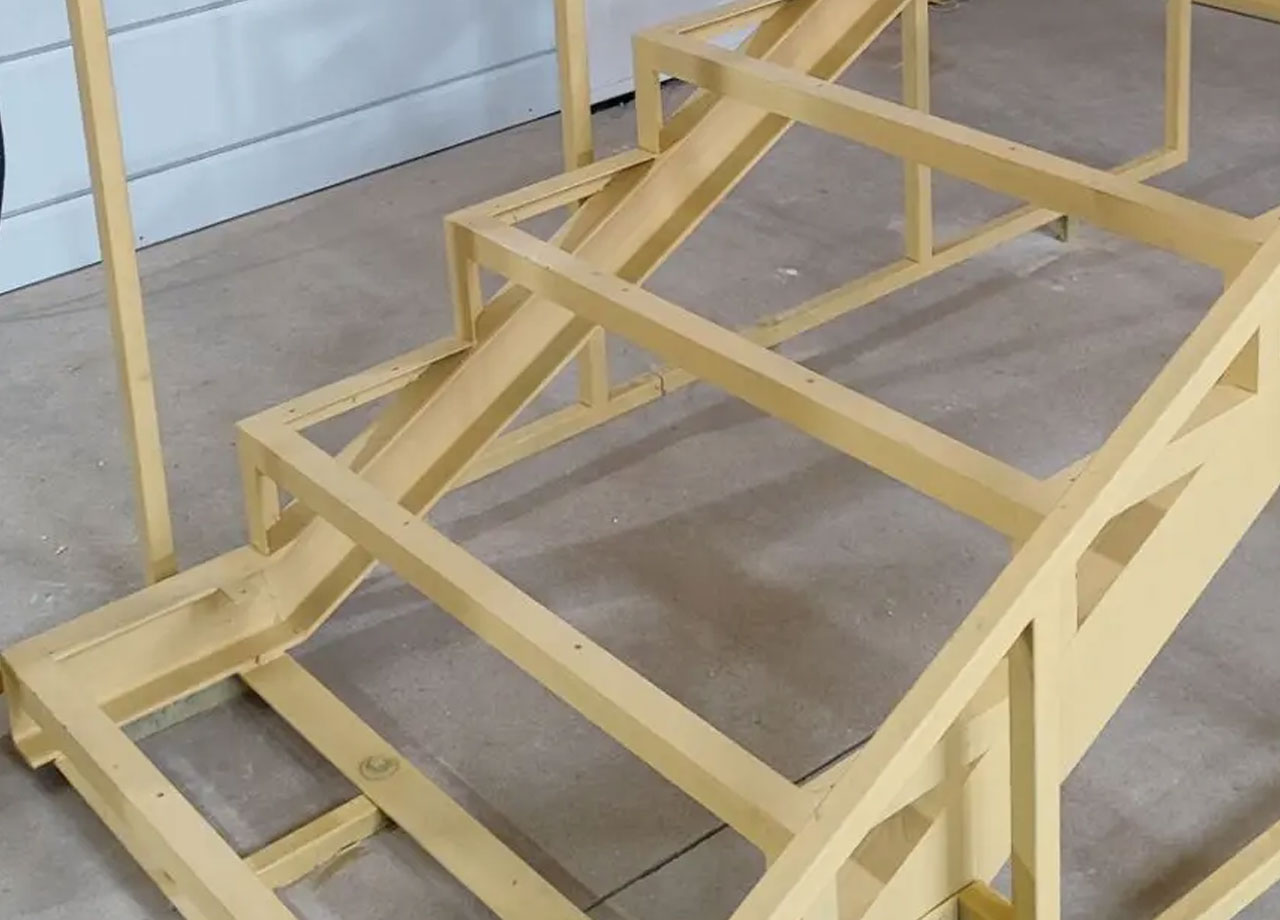

- Ступени: объёмные каркасы из уголка - жёсткое основание под будущие деревянные ступени: такая схема исключает люфт и скрип после обшивки;

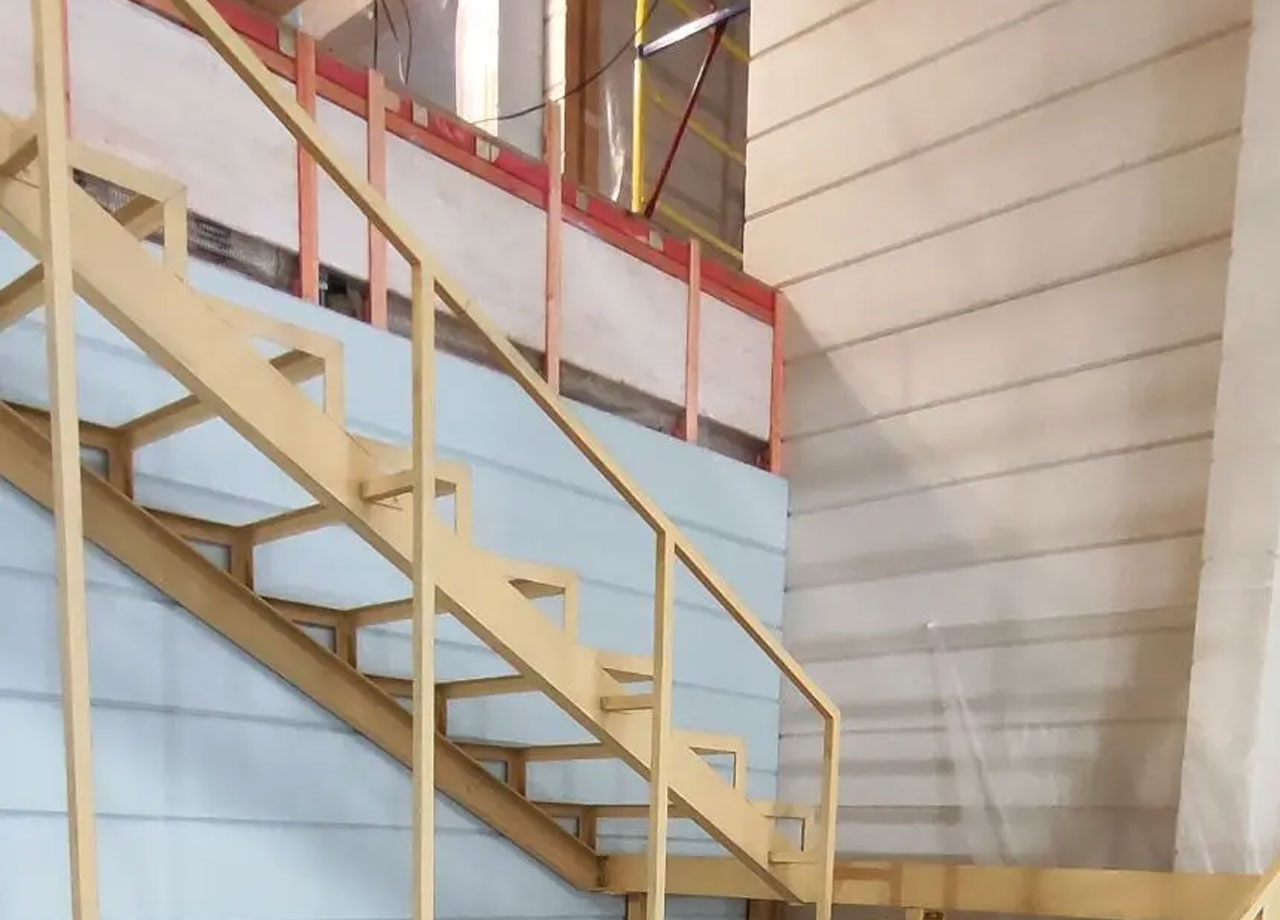

- Ограждение: стойки и поручень из квадратной трубы в минималистичном стиле; при желании заказчика позже дополняется деревянным поручнем;
- Окраска: грунтовка и эмаль светло-бежевого тона (ближе к RAL 1015) выполнены в цехе до монтажа - на объект металл приехал уже защищённым от коррозии и строительной пыли;
- Расчёт: геометрия ступеней проверена по формуле комфортного шага, несущая способность - с запасом под стандартные residential-нагрузки для частных домов.
Характеристики проекта
|
Параметр
|
Значение
|
|---|---|
|
Конфигурация
|
двухмаршевая, П-образная, поворот 180°
|
|
Поворотный участок
|
промежуточная площадка на металлической раме
|
|
Каркас маршей
|
парные косоуры из профильной трубы
|
|
Основание ступеней
|
каркасы из уголка под обшивку деревом
|
|
Окраска
|
грунт + эмаль, светло-бежевый тон (RAL 1015)
|
|
Ограждение
|
металл, квадратная труба, высота ~900 мм
|
|
Обшивка ступеней
|
следующий этап, столярный цех «Ремесла Люкс» (массив на выбор)
|
|
Стадия монтажа
|
дом под отделкой, до чистовых покрытий
|
|
Срок изготовления и монтажа
|
20 рабочих дней
|
Этапы работы на этом объекте
- Замер на незавершённом объекте. Лазерная фиксация высот проёма с учётом будущих уровней чистового пола и отделочных слоёв.
- Проектирование. Расчёт шага ступеней, компоновка узлов примыкания к каркасу дома с учётом его усадки, согласование чертежа с заказчиком.
- Производство в кузнечном цехе. Резка металла, сварка косоуров, каркасов ступеней и рамы площадки, контрольная сборка в цехе, зачистка швов.
- Окраска в цехе. Обезжиривание, грунт, эмаль выбранного тона - без покрасочных работ в доме заказчика.
- Монтаж. Сборка маршей и площадки, крепление к закладным и плите перекрытия, установка ограждения, проверка геометрии по уровню и шаблоном ступени.
- Передача под обшивку. Комплект исполнительных размеров передан в столярный цех для изготовления деревянных ступеней и поручня.
